La gestion autonome du chauffe-eau électrique représente un enjeu majeur pour les ménages souhaitant reprendre le contrôle de leur consommation énergétique et s’affranchir des automatismes imposés par les gestionnaires de réseau. L’intégration d’un relais intelligent tel que le Shelly Smart Relay offre une solution technique fiable pour décorréler le pilotage du chauffe-eau des contraintes du compteur Linky, tout en bénéficiant d’une flexibilité de contrôle inégalée et d’une possibilité d’intégration seamless à des systèmes domotiques existants comme Jeedom.
Un chauffe-eau électrique utilise un contacteur jour/nuit commandé par le compteur pour basculer entre marche forcée, mode automatique ou arrêt complet selon les heures creuses et pleines.
La compréhension du schéma électrique d’un chauffe-eau électrique constitue le point de départ indispensable pour toute intervention en matière d’automatisation. Un ballon d’eau chaude classique s’alimente via un contacteur jour/nuit positionné sur le tableau électrique, dispositif qui commute entre trois états distincts : marche forcée (position I), mode automatique (position Auto), et arrêt complet (position O).
En fonctionnement standard, ce contacteur reçoit ses signaux de commande via les bornes C1 et C2 du compteur électrique, lesquelles transmettent les informations tarifaires relatives aux heures creuses et heures pleines. Ce mécanisme historique, conçu pour optimiser les coûts d’énergie, impose cependant une dépendance totale envers les décisions du gestionnaire de réseau, sans possibilité de personnalisation selon les besoins spécifiques du foyer.
Certains installations plus élaborées intègrent un délesteur, module intermédiaire qui se connecte aux bornes téléinfo I1 et I2 du compteur pour analyser en temps réel la consommation électrique instantanée, la tension réseau et le tarif actuel. Ce délesteur pilote alors le chauffe-eau de manière intelligente, en arbitrant entre les besoins de chauffage et les pics de consommation des autres équipements, afin de respecter la limite de puissance souscrite auprès du fournisseur.
Comprendre cette architecture électrique existante revêt une importance capitale, car le relais intelligent Shelly viendra précisément remplacer ou s’ajouter à ces modules de gestion. La transition vers une domotique connectée conserve la majorité du câblage en place, limitant ainsi les travaux de modification et les risques d’erreur lors de l’intervention.
Le mode manuel, activé en plaçant le contacteur sur la position I, s’avère extrêmement utile lors de circonstances exceptionnelles : réception d’invités imprévus, conditions climatiques anormales, ou situations d’urgence réclamant de l’eau chaude en dehors des plages horaires programmées. Cette possibilité de contourner les automatismes s’impose comme une nécessité ergonomique que tout système de pilotage doit conserver.
A contrario, la position O offre une solution économique pour les périodes d’absence prolongée, permettant de réduire drastiquement la consommation parasitaire du ballon, qui continue d’émettre de la chaleur par déperdition thermique même en l’absence de puisage. Sur une semaine de vacances, cette coupure complète génère des économies substantielles sans impact sur le confort à l’habitation.
Le mode automatique reste le fonctionnement courant pour la majorité des utilisateurs, calibrant la mise en chauffe sur les périodes tarifaires avantageuses. Or, ce système rencontre ses limites lorsque le contrat d’abonnement évolue, comme cela s’est produit massivement avec le déploiement du compteur Linky, incompatible avec certains délesteurs antérieurs. De plus, aucune flexibilité ne permet de capitaliser sur une surproduction photovoltaïque momentanée ou d’ajuster dynamiquement le fonctionnement selon les conditions réseau actualisées.
Le relais Shelly remplace les délesteurs traditionnels incompatibles avec Linky, offrant une gestion flexible et personnalisée du chauffe-eau.
Le module Shelly Smart Relay transforme la gestion du chauffe-eau électrique en offrant une indépendance totale face aux contraintes des compteurs classiques
Le Shelly Smart Relay agit comme un contact sec piloté électroniquement avec connectivité Wi-Fi et Ethernet, offrant une gestion décentralisée, programmable et indépendante des contraintes du compteur.
Le module Shelly Smart Relay au format rail DIN s’inscrit dans une logique de décentralisation des décisions de contrôle énergétique, transférant l’intelligence du réseau vers l’utilisateur final et ses équipements connectés. Ce relais agit comme un contact sec piloté électroniquement, capable de basculer de l’état ouvert à l’état fermé selon les ordres reçus via différents canaux de communication.
Contrairement à un délesteur classique qui fonctionne en lecture passive des signaux du compteur, le Shelly Smart Relay intègre une pile logicielle complète : serveur web embarqué, calendrier programmable, gestionnaire MQTT, connectivité Wi-Fi et filaire Ethernet, ainsi que capacités d’exécution de scripts personnalisés. Cette architecture distribuée confère une autonomie complète au module, qui peut fonctionner de manière totalement indépendante sans dépendre d’une box domotique centrale.
La transition vers ce type d’équipement répond à trois préoccupations majeures en 2026. Premièrement, la question de l’indépendance technologique : nombre de propriétaires refusent que des tiers décident unilatéralement des heures de fonctionnement de leurs appareils. Deuxièmement, l’opportunité de l’arbitrage énergétique : avec la pénétration croissante des panneaux solaires domestiques, il devient stratégique de déclencher les charges flexibles lors des pics de production. Troisièmement, la résilience face aux annonces gouvernementales de délestages programmés, qui pourraient imposer des coupures intempestives sans tenir compte des besoins réels du foyer.
Un gestionnaire d’énergie Delta Dore d’une quinzaine d’années, autrefois performant, cesse complètement de fonctionner avec les nouveaux compteurs Linky dès lors que le contrat intègre des heures creuses non-standard. C’est précisément le cas lorsqu’un abonnement propose des heures creuses le mercredi toute la journée et tout le weekend, au lieu du schéma classique minuit-6h. Le Shelly Smart Relay s’affranchi totalement de ces contraintes de compatibilité historique.
Le module permet de programmer un calendrier personnalisé directement sur l’appareil, définissant les jours et les heures durant lesquels le chauffe-eau doit fonctionner. Cette programmation reste stockée localement et s’exécute en permanence, indépendamment de toute connexion réseau. Madame ou Monsieur peut actionner manuellement le contacteur jour/nuit en position I sans aucun conflit avec les automatismes, permettant une coexistence harmonieuse entre le pilotage automatisé et les interventions ponctuelles.
La capacité à déclencher le chauffe-eau sur pics de production solaire ouvre des perspectives intéressantes pour les foyers équipés en panneaux photovoltaïques. Via une prise connectée Shelly mesurant la puissance instantanée des panneaux, il devient possible de créer un scénario qui active le relais dès que la production dépasse 900W de manière stable durant au moins 10 minutes. Cette logique permet de consommer en priorité sa propre production, réduisant les appels au réseau public et optimisant le bilan financier de l’installation solaire.
Pour maximiser l’autoconsommation solaire, paramétrez le relais Shelly pour qu’il ne s’active que lorsque la production dépasse la puissance nominale du chauffe-eau pendant au moins 10 minutes.

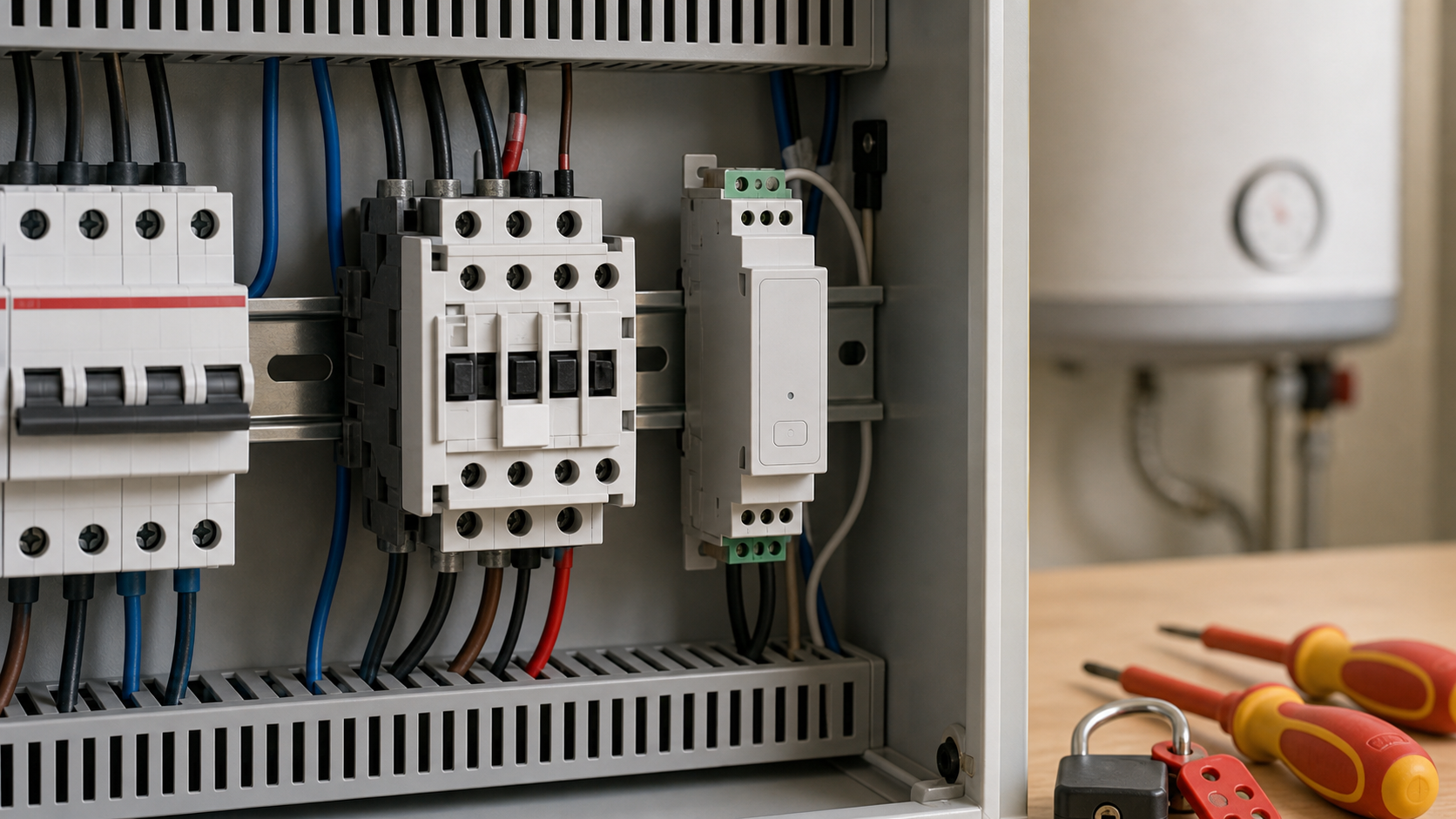

Le module s’installe sur rail DIN en remplacement du délesteur ou en ajoutant un câblage de commande au contacteur jour/nuit, avec alimentation 230V phase et neutre et sorties relais pour piloter le chauffe-eau.
⚠️ Sécurité électrique : Avant tout travail sur l’alimentation électrique, le disjoncteur général du compteur doit être mis en position OFF. On travaille ici avec du 230V, tension dangereuse pouvant être fatale en cas de contact accidentel ou de manipulation erronée. Toute incertitude justifie l’intervention d’un électricien professionnel qualifié.
L’installation du Shelly Smart Relay s’avère remarquablement simple dans les cas où un délesteur préexistant est présent. Le module va littéralement se substituer au délesteur, reprenant le câblage déjà en place sans nécessiter de travaux supplémentaires. Les fils d’alimentation 230V viennent se connecter à la partie basse du module (entrée phase et neutre), tandis que les sorties de relais situées en partie haute se branchent aux mêmes borniers qui alimentaient auparavant le contacteur jour/nuit.
Dans les cas où aucun délesteur n’existe, il faudra tirer les câbles de commande depuis le contacteur jour/nuit jusqu’au tableau électrique. Cette opération exige plus d’attention, car il s’agit de créer de nouveaux trajets dans les gaines existantes ou d’en prévoir de nouvelles. Le module occupe l’espace d’un seul module rail DIN standard, ce qui facilite grandement son intégration dans les panneaux compacts.
Une fois l’alimentation 230V rétablie, le module affiche immédiatement une indication d’état via ses LEDs. La présence d’un port Ethernet intégré offre une option de communication filaire très appréciée, éliminant toute dépendance au Wi-Fi résidential et garantissant une liaison stable même en cas d’encombrement radioélectrique.
Après rétablissement de l’alimentation, les LEDs du module affichent les états actifs : alimentation (vert fixe), connexion réseau, et statut des deux relais. Un simple test manuel consiste à actionner le contacteur jour/nuit en position I pour vérifier que la pompe de circulation du chauffe-eau se déclenche normalement, produisant le bruit caractéristique de la mise en marche. Cela confirme la continuité électrique depuis le relais Shelly jusqu’au ballon.
La LED correspondante au relais 1 (ou relais 2 en cas de double configuration) doit s’illuminer lors de l’activation. Cette vérification visuelle procure l’assurance que le signal de commande transite correctement à travers le module et actionne effectivement le contacteur jour/nuit en aval. Toute absence de réaction du chauffe-eau justifierait une vérification du câblage et une possible réinitialisation du module via le bouton Reset situé sur sa face avant.
| 🔌 Paramètre | Spécification | Implication Pratique |
|---|---|---|
| Format | Rail DIN simple ou double relais | S’intègre naturellement dans le tableau, sans modification structurelle |
| Alimentation | 230V AC, phase + neutre | Utilise les mêmes ressources que le reste du tableau électrique |
| Sortie relais | Contact sec (pas d’alimentation directe) | Compatible avec tout type de contacteur ou équipement piloté |
| Connectivité réseau | Wi-Fi 2.4 GHz + Ethernet filaire | Flexibilité de communication, résilience en cas de perte Wi-Fi |
| Consommation module | Négligeable (< 1 W en veille) | Impact nul sur la facture énergétique du foyer |
| Dimensions | 1 module DIN standard (18mm) | Espace minimal requis dans le tableau existant |
Le Shelly Smart Relay fonctionne de manière autonome grâce à son calendrier programmable local, garantissant le fonctionnement du chauffe-eau même en cas de coupure internet.
La configuration s’effectue via l’application Shelly, permettant de programmer un calendrier autonome, créer des scénarios d’automatisation et intégrer le module à Jeedom via MQTT ou plugin dédié.
L’application mobile Shelly fournit l’interface de configuration initiale, téléchargeable gratuitement sur les app stores Android et iOS. Après création d’un compte utilisateur et définition d’une première pièce (« chauffage », « cuisine », etc.), le module est automatiquement découvert sur le réseau local lors de sa mise en service. L’appairage constitue une opération triviale : sélection du SSID Wi-Fi, saisie du mot de passe, affectation d’un nom personnalisé et d’une image représentative.
Une fois configuré, chaque relais dispose d’une commande simple ON/OFF accessibles directement dans l’application. Mais le véritable potentiel du Shelly réside dans ses paramètres avancés, très complets et finement granulaires. Pour chaque relais individuellement, on peut définir un délai d’allumage ou d’extinction, programmer des URL à appeler lors d’un changement d’état (webhooks), configurer l’état par défaut après une coupure de courant, et bien d’autres configurations spécialisées.
Le module intègre un calendrier programmable autonome : dans le cas d’un chauffe-eau fonctionnant en heures creuses mercredi et weekend, il suffit de créer des événements récurrents pour ces jours spécifiques. Sans aucune autre infrastructure, le Shelly bascule automatiquement le relais aux heures programmées, totalement indépendamment. Cette autonomie s’avère rassurante : même en cas de perte Wi-Fi temporaire ou de défaillance de la box internet, le chauffe-eau continue de fonctionner selon son calendrier.
L’application Shelly permet de créer des scénarios d’automatisation liant plusieurs équipements entre eux. Un exemple parlant : si une prise connectée Shelly mesure la production de panneaux solaires, on peut paramétrer un scénario qui active le relais du chauffe-eau uniquement si la production dépasse 900W pendant au moins 10 minutes consécutives. Cette condition évite les activations fugaces dues à des pics parasites.
Un second exemple combine la programmation horaire avec une condition supplémentaire. Le scénario vérifie si le foyer est en mode « Vacances » (flag configuré dans l’application). Si ce mode est actif, il désactive le relais du chauffe-eau même si le calendrier indique une période d’heures creuses. Cette logique prévient les situations indésirables : pas d’eau chaude inutile si personne n’est à la maison.
Le module supporte également le protocole MQTT, permettant la communication avec des systèmes tiers. Une fois l’adresse du broker MQTT renseignée, le Shelly publie ses états en temps réel et souscrit à des topics de commande, offrant une intégration seamless à Jeedom, Home Assistant ou tout autre système compatible MQTT.
Si tu veux vérifier comment ce point s’intègre dans l’ensemble, confort domotique donne une lecture plus structurante.
Jeedom, plateforme open-source de domotique française, offre deux chemins d’intégration du Shelly Smart Relay. Le premier passe par le protocole MQTT gratuit via le plugin officiel, configuration robuste mais requérant un minimum de connaissances techniques sur la structure des topics MQTT. Le second emprunte un plugin Shelly dédié (tarifé environ 5€), lequel crée automatiquement les commandes et widgets sans interventions manuelles supplémentaires.
L’installation du plugin Shelly s’effectue directement depuis le marketplace Jeedom. Après activation, il suffit de créer un nouveau périphérique Shelly en renseignant le type d’équipement (Shelly Smart Relay) et son adresse IP locale. Immédiatement, Jeedom génère les commandes correspondant aux deux relais, avec widgets affichant l’état actuel et permettant l’activation/désactivation d’un simple tap.
Depuis Jeedom, on peut orchestrer des scénarios avancés bien plus complexes que ceux disponibles nativement dans l’application Shelly. Un exemple : créer un scénario global qui se déclenche chaque mercredi, samedi et dimanche à 10h du matin. Ce scénario vérifie si le mode « Vacances » est inactif, puis active le relais du chauffe-eau. Un second scénario complémentaire désactive automatiquement le relais à 23h le même jour, limitant les pertes thermiques nocturnes inutiles.
L’intérêt de cette approche Jeedom devient encore plus apparent quand on intègre d’autres données. Par exemple, via un module Téléinfo Lixee branchée directement sur le compteur, Jeedom récupère les prix actuels de l’abonnement Tempo. Le scénario pourrait alors n’activer le chauffe-eau que lors des jours bleus Tempo (les moins chers), en dépit de ce que propose le calendrier du Shelly. Cette flexibilité hybride — partie autonome dans le Shelly, partie orchestrée dans Jeedom — offre le meilleur des deux mondes.
Un foyer équipé de panneaux photovoltaïques dispose d’une donnée précieuse : la production instantanée en Watts. Captée via une prise connectée Shelly ou via un module OpenDTU (système de monitoring pour onduleurs Deye/Sunology), cette information permet de déclencher intelligemment le chauffe-eau lors des creux de consommation domestique et des pics de production.
Concrètement, Jeedom peut calculer en continu l’énergie disponible à la maison : production solaire moins consommation actuelle, ce qui donne la puissance exportée vers le réseau (positif) ou importée du réseau (négatif). Dès que cette valeur dépasse un seuil prédéfini pendant une durée suffisante, le scénario active le relais du chauffe-eau. Cette stratégie maximise l’autoconsommation d’énergie renouvelable et améliore la rentabilité de l’installation photovoltaïque.
Cette approche nécessite une connaissance préalable de la puissance de fonctionnement du chauffe-eau (généralement 2000 à 3000W), afin d’établir des seuils cohérents. Un chauffe-eau de 3000W ne sera déclenché que si l’export de puissance dépasse 3500W, laissant une marge de sécurité. Pour les jours très nuageux, les scénarios prévoient une activation en heures creuses programmées, garantissant que l’eau chaude reste disponible même en cas d’absence de production solaire.
Pour sécuriser votre installation, choisissez un mot de passe complexe pour l’accès au Shelly et activez l’authentification sur le broker MQTT.
La sécurité repose sur des mots de passe robustes, chiffrement Wi-Fi, authentification web et MQTT, et la continuité de service est assurée localement même sans connexion internet.
Un système de pilotage domotique du chauffe-eau présente naturellement une surface d’attaque accrue comparé à une simple programmation mécanique. Le Shelly Smart Relay se trouve exposé aux risques classiques d’objets connectés : accès non autorisé à distance, usurpation de session, injection de commandes malveillantes via MQTT. Ces menaces justifient des mesures de protection systématiques dès le déploiement.
Premièrement, le mot de passe du compte Shelly doit être robuste (minimum 12 caractères, mélange de casse, chiffres, symboles). Deuxièmement, la couche réseau Wi-Fi exige un chiffrement WPA3 si le routeur le supporte, sinon WPA2 au minimum. Troisièmement, l’accès à l’interface web du module (accessible via l’adresse IP) doit être protégé par authentification, fonctionnalité disponible dans les paramètres avancés du Shelly. Quatrièmement, si MQTT est activé, le broker doit exiger authentification et utiliser une connexion sécurisée (TLS).
Une considération souvent oubliée : la continuité de service en cas de défaillance. Si l’internet disparaît, la connexion Wi-Fi du Shelly s’interrompt, mais le calendrier local continue de fonctionner normalement. En revanche, les scénarios déclenchés à distance via l’application mobile deviennent indisponibles. Le modèle hybride (programmation locale + commandes à distance) atténue ce problème : le chauffe-eau fonctionne en heures creuses programmées même en cas de coupure internet, tandis que les besoins ponctuels peuvent être satisfaits manuellement via le contacteur jour/nuit (position I).
La consommation parasitaire du module reste négligeable (moins de 1W en permanence), donc son impact énergétique est strictement nul. En revanche, si le chauffe-eau fonctionne de manière erratique suite à une mauvaise programmation Jeedom, la facture énergétique peut augmenter sensiblement. Une vigilance particulière s’impose lors des tests de scénarios : on peut d’abord en mode simulation avant de donner au scénario les permissions complètes d’activation du relais.
Les pannes du module Shelly Smart Relay restent exceptionnelles, mais quelques scénarios justifient un diagnostique méthodique. Si le relais ne bascule pas malgré une commande depuis l’application, l’étape 1 consiste à vérifier que le module affiche une connexion réseau active (LED verte clignotant lentement). Si la LED demeure éteinte, une réinitialisation via le bouton Reset enfoncé 5 secondes s’impose, ramenant le module à son état usine.
L’étape 2 vérifie l’intégrité du câblage reliant le module au contacteur jour/nuit. Une absence de continuité élastrique (testée avec un multimètre en mode ohmmètre, circuit de commande isolé) indique une cassure de fil ou une mauvaise connexion au bornier. Les contacts mal serrés représentent d’ailleurs la cause première de dysfonctionnements en électrotechnique.
L’étape 3 teste manuellement le contacteur jour/nuit en position I pour vérifier que le chauffe-eau fonctionne indépendamment du Shelly. Si cette action manuelle fonctionne mais que le module Shelly ne déclenche rien, il faut vérifier que la paire phase/neutre d’alimentation du Shelly reçoit bien 230V, et que les bornes de sortie du relais (configurées dans les paramètres du module) correspondent aux mêmes points que l’ancien délesteur.
Le Shelly Smart Relay, modulaire par nature, s’intègre facilement à des écosystèmes élargis. Un foyer possédant déjà des radiateurs électriques avec thermostat connecté, des volets roulants motorisés, et des capteurs de température pourrait coordonner le chauffe-eau avec la gestion thermique globale du bâtiment. Par exemple, réduire la température du chauffe-eau lors d’une forte consommation de chauffage en cas de grand froid, pour éviter un dépassement de puissance souscrite.
L’intégration de modules de stockage d’énergie (batteries domestiques) enrichit encore les scénarios. Un foyer avec batterie et panneaux solaires pourrait programmer le chauffe-eau pour se déclencher quand la batterie atteint un certain niveau de charge, optimisant ainsi la stratégie d’autoconsommation. Cette logique multicouche requiert Jeedom pour orchestrer les différentes sources et consommateurs.
Enfin, les annonces gouvernementales relatives au pilotage de charges flexibles par le réseau (ajustement de la demande en fonction de l’offre) pourraient intégrer des modules comme le Shelly dans une logique de demand response. Dans ce futur proche, un système central enverrait des signaux à tous les chauffe-eaux domotisés du secteur pour décaler ou avancer les mises en chauffe selon le déséquilibre offre/demande du réseau. Le Shelly, via MQTT ou une API REST, sera techniquement capable de recevoir ces ordres sans modification matérielle.
Le déploiement du Shelly Smart Relay illustre comment la domotique contemporaine repousse les frontières du contrôle utilisateur, substituant l’autonomie décentralisée aux dépendances imposées par les infrastructures historiques. Entre gestion optimisée de l’énergie, exploitation de sources renouvelables décentralisées, et intégration fluide à des systèmes existants, ce module représente un catalyseur de transformation vers une habitation véritablement intelligente et résiliente.
Nicolas teste, casse et répare. Ingénieur réseaux de formation reconverti en bricoleur numérique, il automatise sa maison sous Home Assistant depuis 2016.
