Circuit classique ou en étoile: quel schéma électrique prévoir dans un logement?

Comparer un circuit électrique “classique” et une approche “en étoile” n’a de sens que si l’on parle du logement réel : surface, rénovation, tableau disponible, circuits spécialisés, domotique prévue et marge d’évolution. Il n’existe pas un schéma universellement meilleur. Il existe un schéma plus cohérent avec vos usages, votre budget et le niveau de maintenance que vous acceptez.

Le point important : ce sujet ne doit pas devenir un tutoriel de câblage ni une recette de tableau.

Une installation neuve ou entièrement rénovée doit respecter la NF C 15-100 et être conçue par quelqu’un qui sait dimensionner protections, sections, cheminements et tableau. Ici, l’objectif est plus utile pour un propriétaire : comprendre les compromis avant de valider un devis.

Le vocabulaire compte, parce qu’une mauvaise définition conduit vite à une mauvaise décision de chantier, surtout avant un devis.

Ce qu’on appelle vraiment “circuit classique”

Dans le langage courant, un circuit classique désigne une installation organisée par circuits regroupés : éclairage, prises, appareils spécialisés, zones du logement. Ce n’est pas un montage “en série” au sens bricolage approximatif. Les prises et points lumineux ne se résument pas à une file d’appareils dépendants les uns des autres. La vraie logique est la répartition des départs depuis le tableau.

Cette approche reste très utilisée parce qu’elle est lisible, économique et adaptée à beaucoup de logements. On limite la longueur totale de câbles, on évite un tableau énorme, et l’électricien peut rester dans une architecture connue. Pour un appartement, une maison déjà équipée ou une rénovation partielle, c’est souvent le choix le plus raisonnable.

Sa limite apparaît quand le logement doit devenir très pilotable : volets centralisés, éclairages scénarisés, délestage, mesures d’énergie, retour d’état, commandes multiples, local technique domotique. Plus les besoins deviennent fins, plus un regroupement trop large complique les changements.

Le vrai changement n’est pas esthétique : il déplace la complexité vers le tableau, le repérage et la documentation livrée.

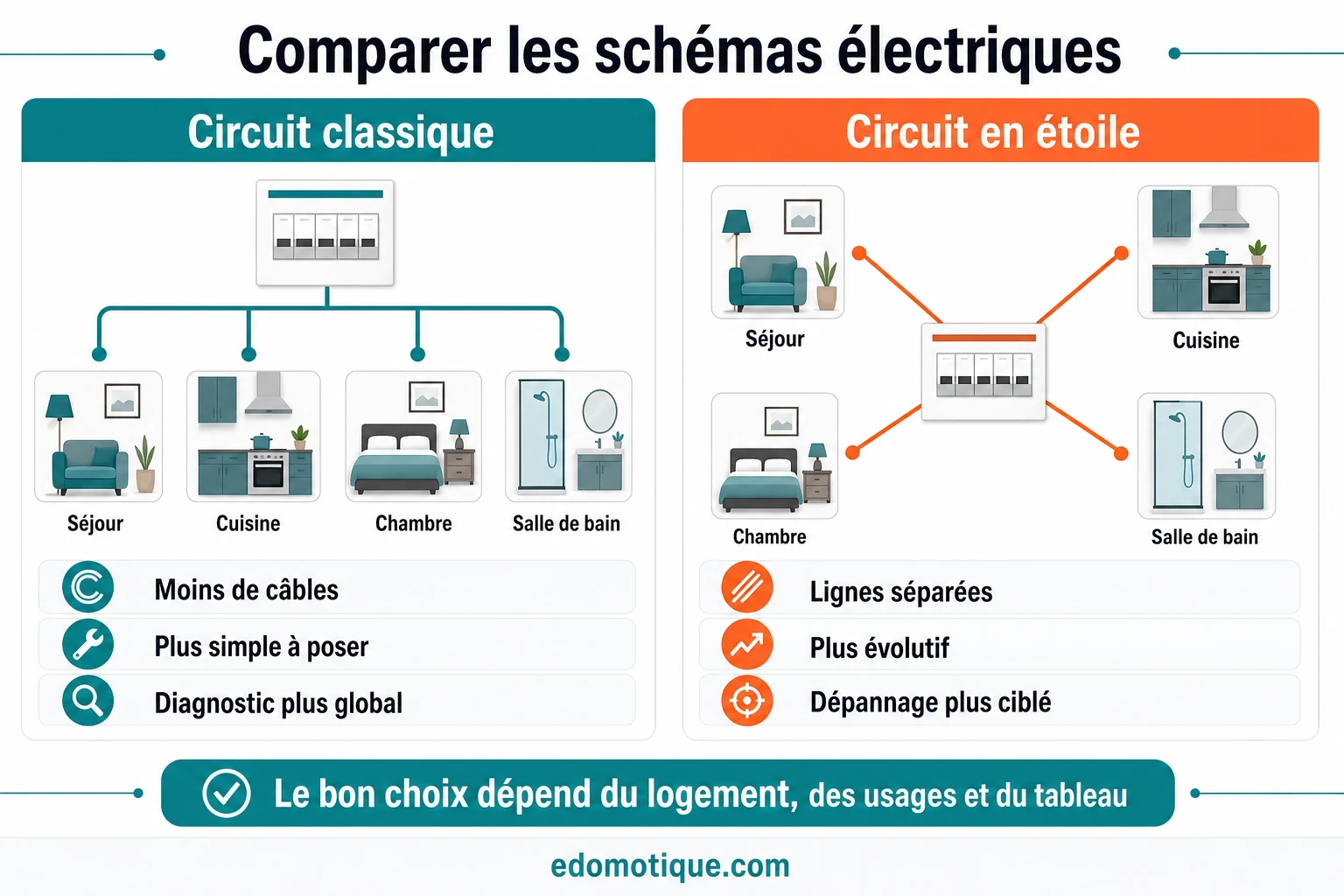

Ce que change une approche en étoile

Dans une approche en étoile, davantage de lignes reviennent vers un point central : tableau principal, tableau divisionnaire, coffret domotique ou gaine technique. Chaque pièce, usage ou équipement peut disposer d’un départ plus individualisé. Le tableau devient le vrai centre de décision.

L’intérêt est concret : vous repérez plus vite une panne, vous isolez plus facilement une zone, vous préparez mieux des modules filaires ou des relais domotiques, et vous évitez parfois de casser un mur pour reprendre une commande. L’étoile achète de la souplesse, mais elle la paie en câbles, en place, en temps de pose et en discipline de repérage.

Le piège consiste à demander “tout en étoile” sans plan. Si chaque point revient au tableau sans logique de regroupement, vous obtenez surtout une armoire plus chère et plus difficile à comprendre. L’approche doit être pensée par usages : éclairage pilotable, volets, chauffage, prises contrôlées, réseau VDI, capteurs, sécurité.

C’est ici qu’il faut rester strict, même si le projet semble simple sur le papier et limité à quelques pièces.

La NF C 15-100 reste le cadre, pas une option

La NF C 15-100 encadre les installations électriques basse tension dans les logements neufs ou entièrement rénovés. Elle ne se contente pas de dire “mettez des prises”. Elle traite la conception, le dimensionnement, la protection des personnes, la répartition des circuits, les pièces particulières et l’accessibilité du tableau.

Dans une rénovation partielle, tout n’est pas forcément repris à neuf, mais cela ne donne pas le droit d’improviser. Si l’installation a plus de quinze ans, un diagnostic électrique peut aussi être exigé dans certains cas de vente ou location. La sécurité électrique se vérifie avec des règles, pas avec une impression de bon sens.

Pour vous, la bonne question à poser n’est donc pas “peut-on faire une étoile ?”. Elle est plus précise : quels circuits doivent être dédiés, quelles protections sont nécessaires, quelle place reste dans le tableau, quelles gaines sont disponibles, et comment l’installation sera documentée pour le prochain intervenant ?

Pour la domotique, la bonne question n’est pas seulement “radio ou filaire”, mais “où reste la maîtrise demain”.

Domotique : pourquoi l’étoile attire autant

En domotique, l’étoile plaît parce qu’elle centralise la décision. Au lieu de cacher des modules derrière chaque interrupteur, on peut prévoir une logique plus propre : relais dans un tableau, commandes basse tension, retours d’état, mesures par circuit, scénarios d’éclairage et pilotage des volets depuis une zone accessible.

Ce n’est pas toujours nécessaire. Une installation Zigbee, Z-Wave ou Matter peut fonctionner avec une architecture électrique classique, surtout si les modules sont locaux et bien placés. Mais dès que vous voulez du filaire, du KNX, des relais centralisés ou une maintenance simple dans dix ans, le cheminement des câbles devient stratégique.

Le bon compromis consiste souvent à ne pas tout traiter de la même manière. Les volets roulants, certains éclairages, le chauffage et les prises critiques peuvent mériter une approche plus individualisée. Les prises ordinaires d’une chambre ou d’un dégagement n’ont pas forcément besoin du même niveau de centralisation.

Le prix doit se lire avec le chantier d’aujourd’hui, mais aussi avec les modifications probables de demain.

Le coût réel : pas seulement le câble

Une approche en étoile coûte plus cher parce qu’elle consomme plus de longueur de câble, plus de gaines, plus de temps de pose et souvent plus de place dans le tableau. Elle peut aussi demander un coffret plus grand, des borniers mieux organisés et une documentation plus sérieuse. Le surcoût vient de l’ensemble du système, pas seulement du rouleau de câble.

À l’inverse, une installation classique mal pensée peut coûter cher plus tard : ajout impossible sans saignée, module inaccessible, circuit trop global pour isoler un défaut, tableau mal repéré. Le calcul doit donc comparer le coût initial et le coût de modification future.

En rénovation, le bâti décide souvent à votre place. Si les gaines existantes sont saturées, si les murs ne doivent pas être ouverts, ou si le tableau est mal placé, viser une étoile complète peut devenir disproportionné. Dans ce cas, mieux vaut sélectionner quelques circuits vraiment stratégiques plutôt que vouloir centraliser tout le logement.

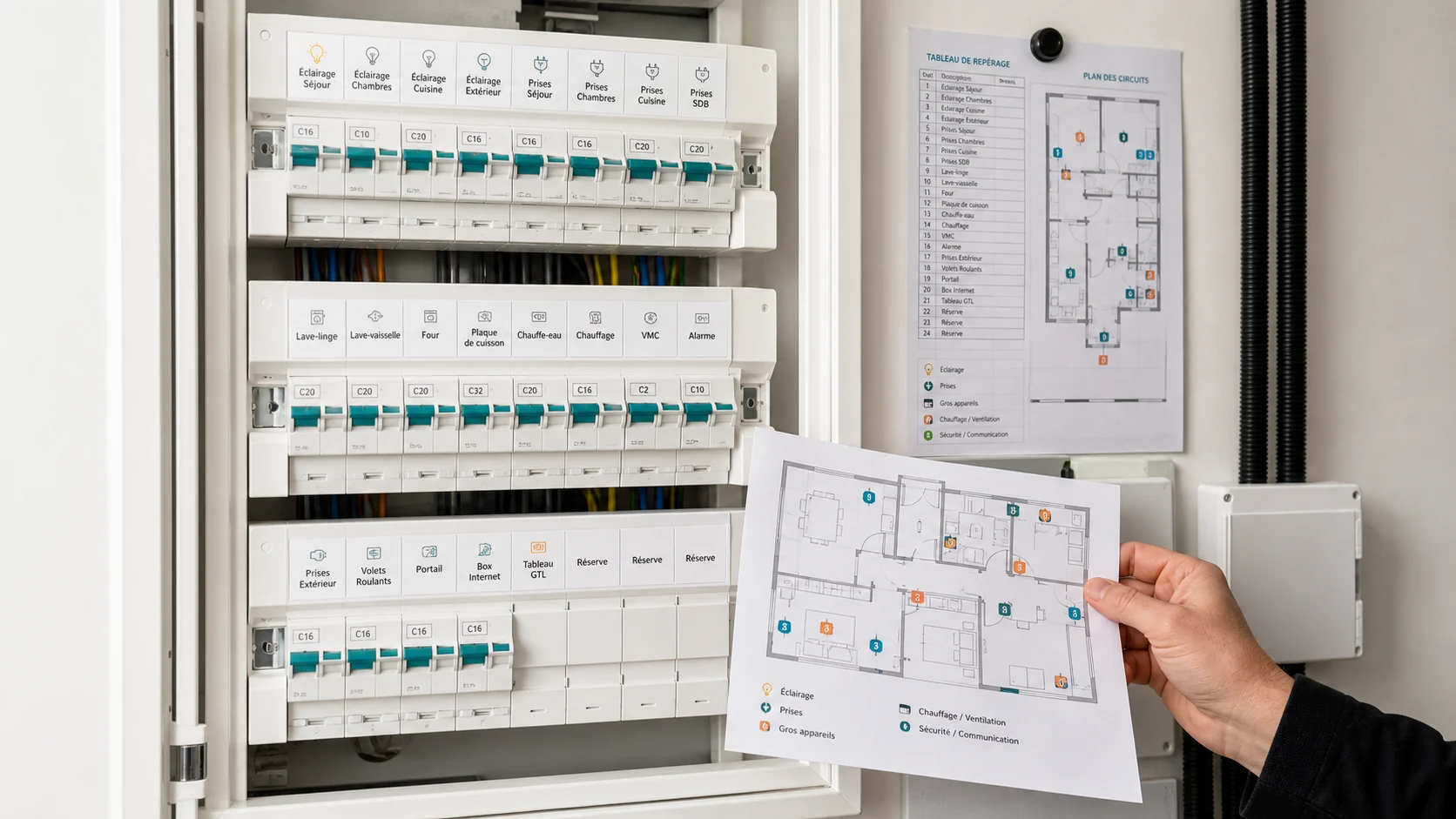

Le tableau électrique devient le vrai sujet

Plus l’installation est centralisée, plus le tableau doit être pensé comme une baie technique miniature. Il ne suffit pas d’ajouter des disjoncteurs. Il faut prévoir de la place, des borniers propres, une séparation lisible des usages, une réserve pour les modules futurs et un repérage compréhensible par quelqu’un qui n’a pas posé l’installation.

Dans une maison connectée, ce point est souvent sous-estimé. Un relais de volet, un module de mesure, un contacteur ou une passerelle filaire prennent de la place. Si le tableau est déjà saturé le jour de la livraison, l’évolutivité annoncée n’existe pas vraiment. Une architecture en étoile sans réserve de tableau est une demi-solution.

Demandez donc une logique de nommage simple : pièce, usage, circuit, protection associée, puis gardez-la avec le dossier du logement.

Le but n’est pas d’avoir une étiquette parfaite pour la photo de réception, mais de pouvoir intervenir trois ans plus tard sans deviner. Un tableau bien repéré fait gagner du temps, réduit les erreurs, facilite le passage d’un autre professionnel et limite les bricolages “provisoires” qui finissent par durer. Dans une maison connectée, cette traçabilité évite aussi de couper le mauvais départ quand un module, un relais ou une mesure d’énergie doit être remplacé.

Quel choix selon votre projet ?

Pour un appartement simple, le meilleur investissement est souvent la clarté : tableau propre, circuits identifiés, protections cohérentes, prises suffisantes, réseau Wi-Fi ou domotique radio bien pensé. Une étoile totale serait rarement prioritaire.

Pour une maison neuve, le raisonnement change. C’est le moment où les gaines coûtent le moins cher à prévoir. Réserver des chemins vers les volets, le local technique, les zones extérieures, le chauffage et les futurs équipements connectés peut éviter des reprises lourdes.

Pour une rénovation domotique avancée, il faut arbitrer pièce par pièce. Ne demandez pas “une maison connectée” au devis. Listez les fonctions : fermeture centralisée, extinction générale, délestage, suivi énergie, scénarios de présence, commandes physiques conservées. Le schéma électrique doit servir ces fonctions.

Le même raisonnement donne deux décisions opposées selon que les murs sont ouverts, accessibles ou déjà finis.

Exemple concret : rénovation partielle ou rénovation complète

Prenons une rénovation partielle d’une maison habitée. Les murs restent en grande partie fermés, le tableau est remplacé, quelques volets roulants sont ajoutés et le propriétaire veut piloter l’éclairage principal. Dans ce cas, vouloir une étoile complète peut exploser le devis sans bénéfice proportionné. Le bon arbitrage consiste plutôt à sécuriser le tableau, reprendre les circuits problématiques, dédier les volets et préparer une ou deux lignes stratégiques.

À l’inverse, dans une rénovation complète avec doublages déposés, plafonds ouverts et tableau déplacé, ne pas réfléchir à l’évolutivité serait dommage. C’est le moment de prévoir des gaines supplémentaires, des retours vers le tableau, des zones de commande cohérentes et une réserve pour les usages futurs. Le coût marginal d’une gaine prévue au bon moment est souvent inférieur au coût d’une reprise après peinture.

La construction neuve pousse encore plus loin ce raisonnement. Vous n’avez pas besoin de tout automatiser dès la livraison, mais vous pouvez rendre l’automatisation possible. C’est la différence entre acheter toute la domotique immédiatement et préparer une infrastructure qui ne bloquera pas les choix dans cinq ans.

Un devis électrique se lit ligne par ligne, pas seulement sur son montant final ou sur le nombre de points annoncés.

Les erreurs fréquentes dans le devis

La première erreur est de comparer deux devis seulement sur le prix final. Un devis moins cher peut prévoir moins de lignes, moins de réserve dans le tableau, moins de repérage ou moins de préparation domotique. Il peut être parfaitement adapté à un projet simple, mais insuffisant pour une maison qui doit évoluer.

La deuxième erreur est de demander “du domotique” sans préciser la technologie. Radio, filaire, relais centralisés, commandes basse tension, protocole propriétaire ou système ouvert : les conséquences ne sont pas les mêmes. Un bon devis doit nommer l’architecture, pas seulement empiler des options.

La troisième erreur est d’oublier la documentation. Un tableau en étoile sans plan, sans étiquettes claires et sans correspondance entre circuits et pièces devient rapidement pénible à maintenir. Le repérage doit être livré avec l’installation, pas reconstruit au premier dépannage.

Le verdict doit rester pratique : une architecture se choisit pour résoudre des contraintes identifiées, pas pour cocher une option séduisante.

Verdict : classique par défaut, étoile quand l’usage le justifie

Classique par défaut, étoile quand l’usage le justifie et que le tableau suit.

Le circuit classique reste le choix par défaut pour beaucoup de logements : moins lourd, moins cher, suffisamment fiable quand il est bien conçu. Il ne faut pas le caricaturer. Une installation classique propre, bien protégée et bien repérée vaut mieux qu’une pseudo-étoile illisible.

L’approche en étoile devient pertinente quand vous avez un vrai projet d’évolution : construction neuve, rénovation complète, domotique filaire, volets et éclairages centralisés, besoin de mesure ou maintenance facilitée. Elle demande plus de préparation, mais elle évite de coincer le logement dans une architecture trop figée.

Mon verdict est simple : ne payez pas une étoile pour le principe. Payez-la quand vous savez quels circuits doivent rester indépendants, quelles fonctions seront pilotées et comment le tableau sera documenté. C’est là qu’elle devient un vrai choix technique, pas une ligne de devis décorative.
